Mobilní ochranná zástěna Laserman je certifikovaná bezpečnostní bariéra určená k oddělení a zaclonění pracovišť, kde se pracuje s laserovými zařízeními – ať už jde o laserové svařování, laserové řezání, čištění laserem nebo jiné průmyslové aplikace využívající laserové záření. Robustní hliníková sendvičová konstrukce v kombinaci s pojízdným kolečkovým podstavcem umožňuje rychlé, flexibilní a bezpečné vymezení pracovního prostoru bez nutnosti pevné stavební úpravy haly.

Zástěna je navržena jako modulární systém – jednotlivé díly lze pomocí přiložené hliníkové spojovací lišty vzájemně spojit do libovolně dlouhé souvislé ochranné stěny. Díky tomu lze snadno vytvořit obestavění laserového pracoviště přesně na míru dispozici výrobní haly, a to i v případě, že se konfigurace pracoviště v budoucnu změní – zástěna se jednoduše rozpojí, přemístí na kolečkách a znovu sestaví na novém místě.

Klíčové vlastnosti

●       Certifikovaná ochrana dle evropské normy ČSN EN 12254:2010 + AC:2011 pro clonící zařízení laserových pracovišť

●       Hliníková sendvičová konstrukce, tloušťka panelu 3,9 mm, černá barva

●       Mobilní provedení – stabilní podstavec se 4 otočnými kolečky (2 s brzdou) pro snadné přemístění

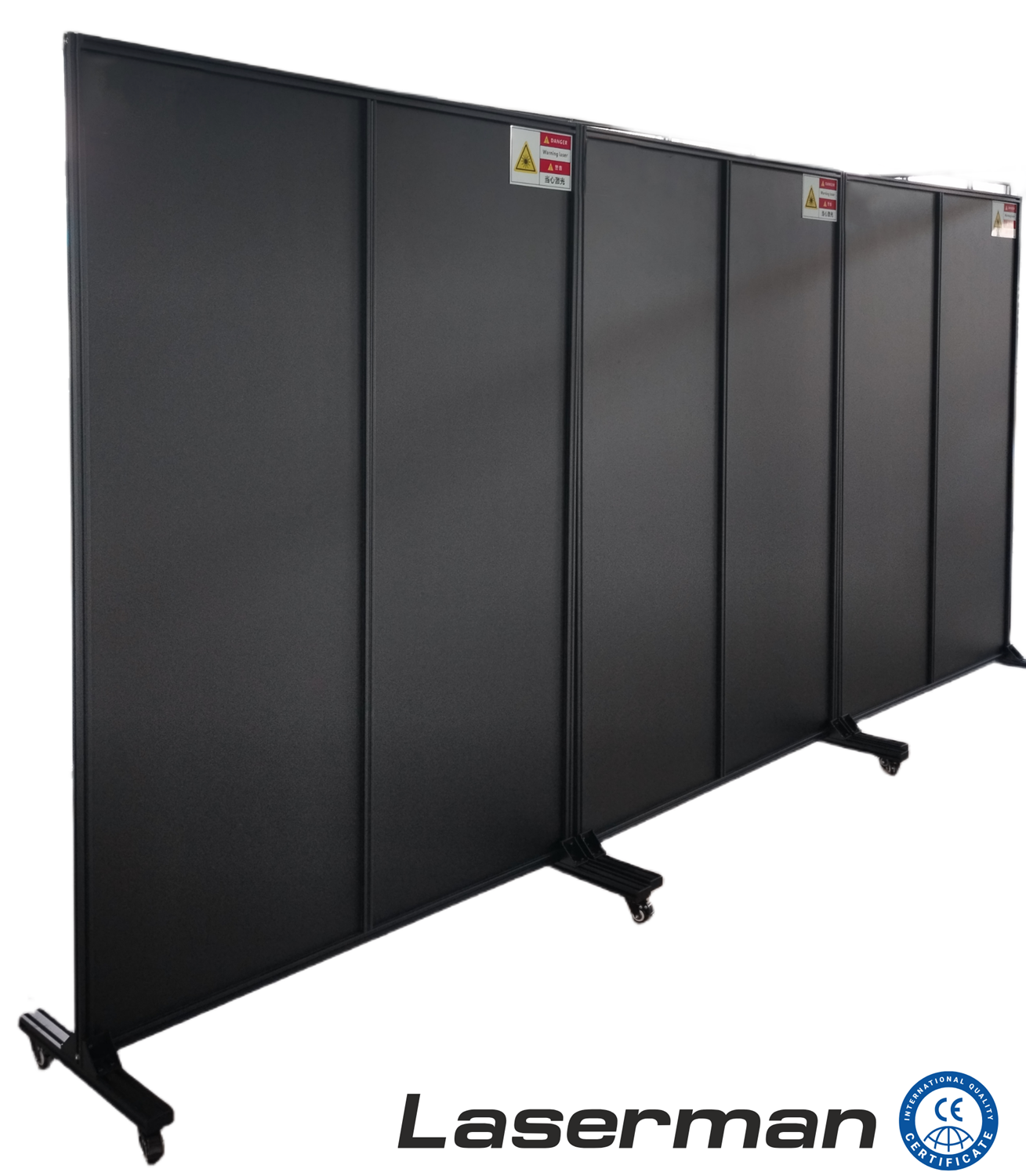

●       Modulární spojování více kusů pomocí přiložené hliníkové spojovací lišty do souvislé stěny libovolné délky

●       Po sestavení tvoří pevnou, samonosnou a stabilní ochrannou zeď

●       Výstražné bezpečnostní štítky "Pozor laser / Warning laser" umístěné na každém panelu

●       Vhodné pro dočasné i trvalejší zaclonění laserových pracovišť, svařoven, zkušeben a vývojových laboratoří

●       Snadná montáž a demontáž bez nutnosti kotvení do podlahy

Rozměry a provedení

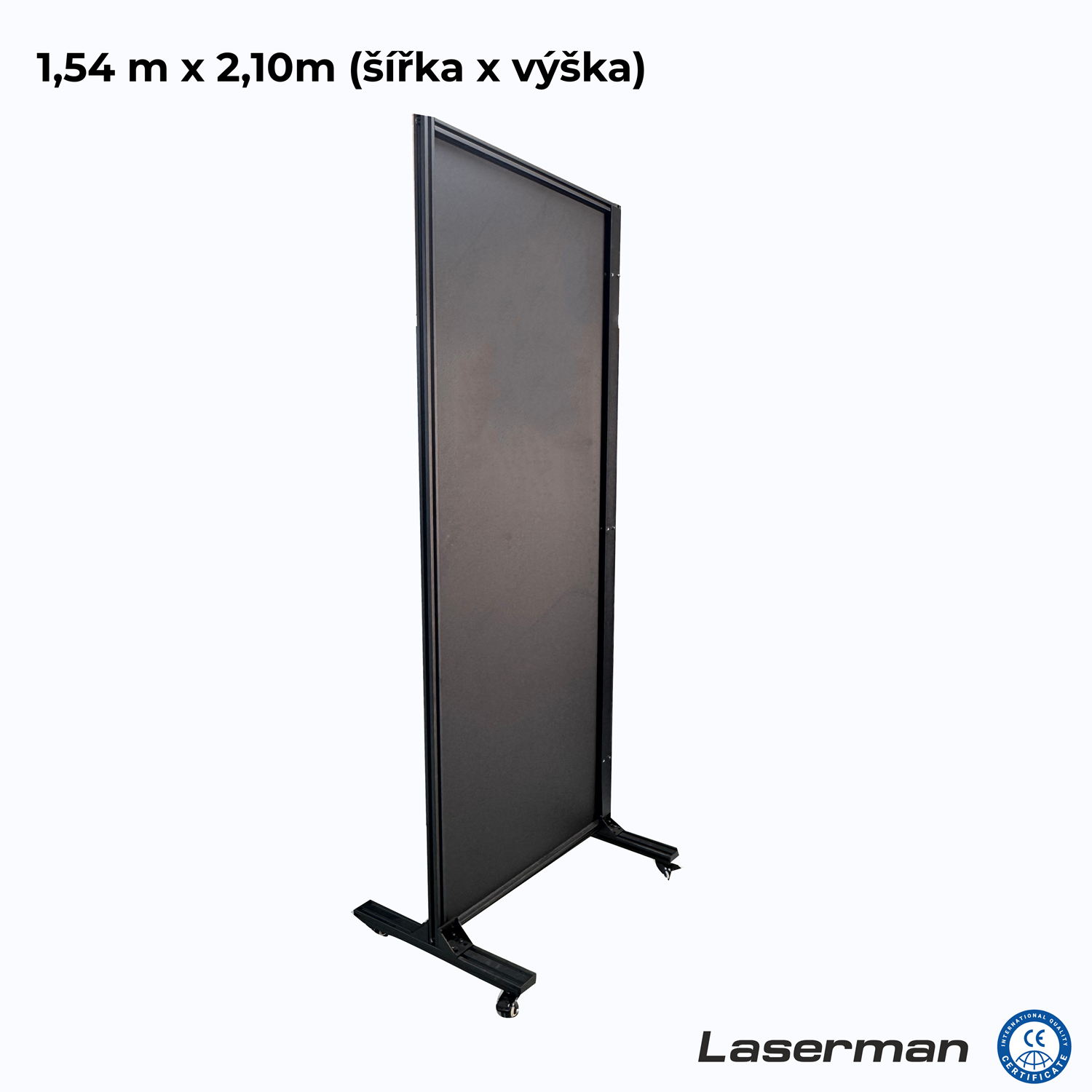

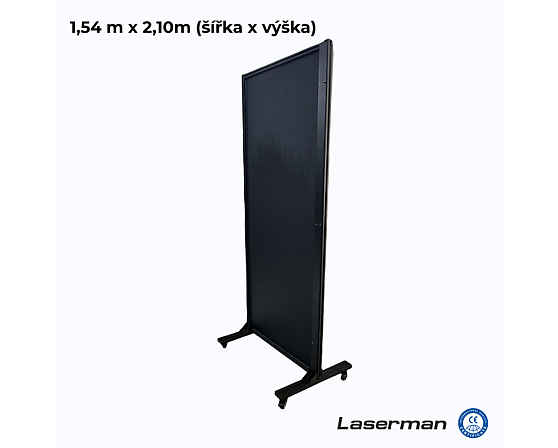

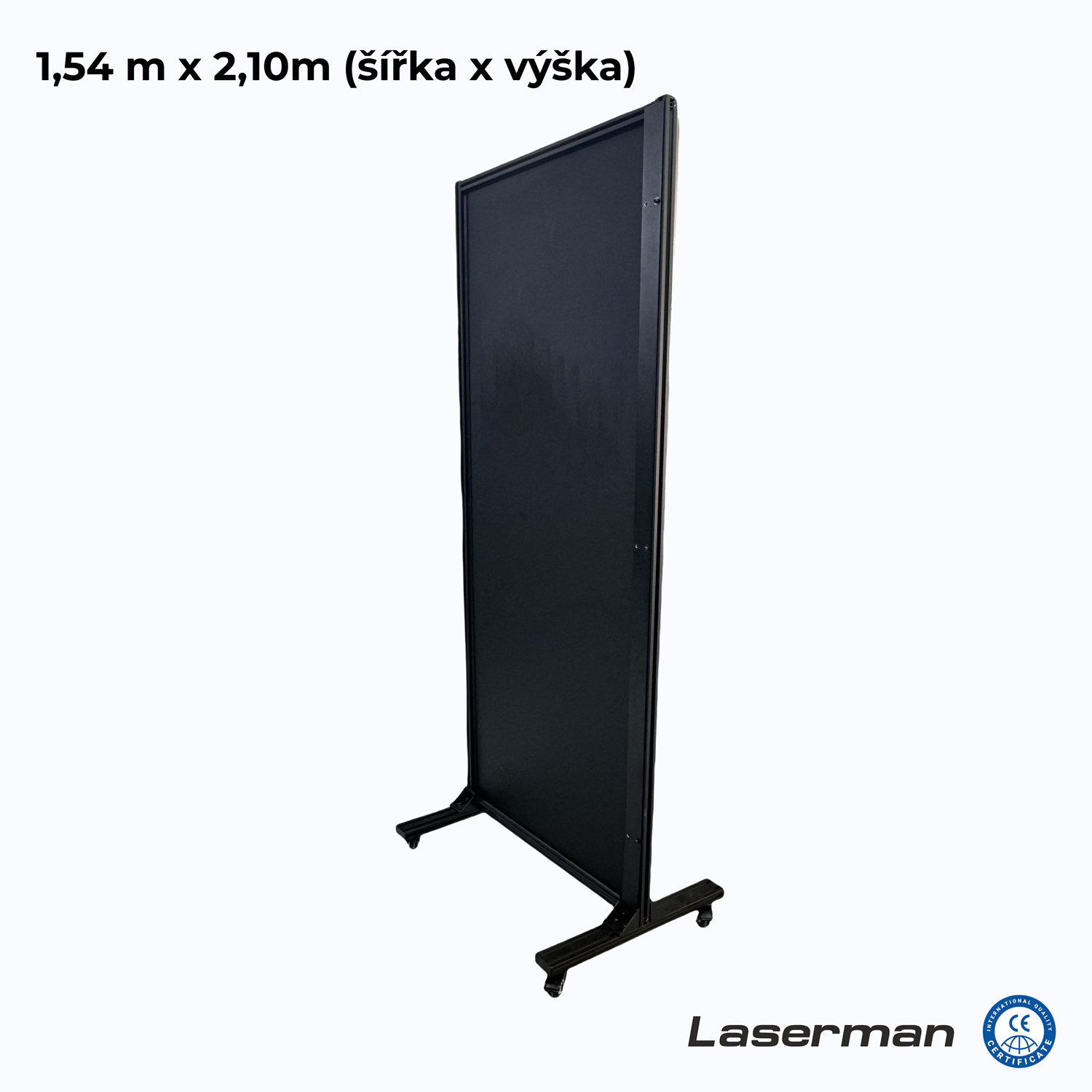

Šířka jednoho dílu (panelu)	1,54 m
Výška jednoho dílu (panelu)	2,10 m
Tloušťka panelu	3,9 mm
Materiál panelu	hliníková sendvičová konstrukce
Barva	černá
Podstavec	kovový, pojízdný, s otočnými kolečky
Spojování více kusů	hliníková spojovací lišta (součást balení každého dílu)
Max. délka sestavené stěny	neomezená – dle počtu spojených dílů

Laserová ochranná třída a certifikace

Zástěna byla otestována nezávislou notifikovanou zkušebnou ECS GmbH (Notified Body 1883) a odpovídá požadavkům na optické a fyzikální vlastnosti, laserovou stabilitu, odolnost proti nárazu a odolnost proti vznícení dle evropské normy EN 12254.

Norma / technický předpis	EN 12254:2010 + AC:2011
Testovací zkušebna	ECS GmbH – Notified Body 1883
Označení (Marking)	D AB7 + IR AB8 316–1400 DI AB4 >1400–11000 LP
Materiál dle certifikátu	hliníková sendvičová konstrukce, tloušťka 3,9 mm, černá

Vysvětlivky k označení: kód uvádí ochrannou třídu zástěny (AB) vůči přímému laserovému záření (D), rozptýlenému/difuznímu záření (DI) a infračervenému záření (IR) v uvedených rozsazích vlnových délek. Konkrétní vhodnost zástěny pro daný typ a výkon laseru vždy doporučujeme ověřit s laserovým bezpečnostním technikem (LSO) dle skutečných parametrů pracoviště.

Přehled parametrů

Parametr	Hodnota
Typ výrobku	Mobilní ochranná zástěna pro laserová pracoviště
Značka	Laserman
Rozměr 1 ks (Š × V)	1,54 × 2,10 m
Tloušťka panelu	3,9 mm
Konstrukce	hliníkový sendvič
Barva	černá
Norma	EN 12254:2010 + AC:2011
Označení	D AB7 + IR AB8 316–1400 / DI AB4 >1400–11000 LP
Mobilita	ano – kolečkový podstavec
Spojitelnost více kusů	ano – hliníková spojovací lišta v balení
Určení	svařovny, laserová pracoviště, zkušebny, laboratoře

Použití

●       Oddělení laserového pracoviště od zbytku výrobní haly a ostatních zaměstnanců

●       Ochrana obsluhy a okolních pracovníků před rozptýleným i přímým laserovým zářením

●       Rychlé vytvoření dočasného „boxu“ kolem laserového stroje či robotického pracoviště

●       Flexibilní řešení pro provozy, kde se poloha laserových strojů v čase mění

Balení a dodávka

Obsah balení 1 ks	1× panel zástěny, 2× kolečkový podstavec, 1× spojovací hliníková lišta
Montáž	bez nářadí, sestavení během několika minut
Doprava	možnost dodání jednotlivě i jako vícedílná sestava
