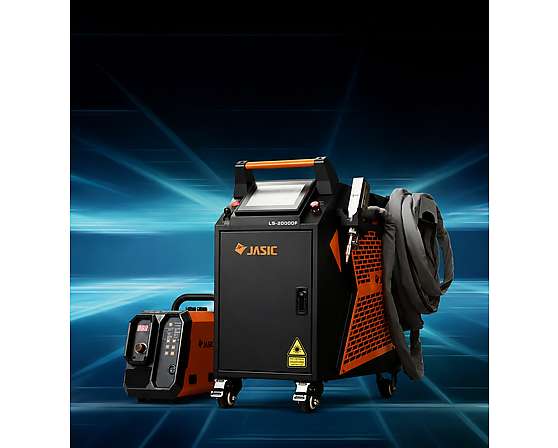

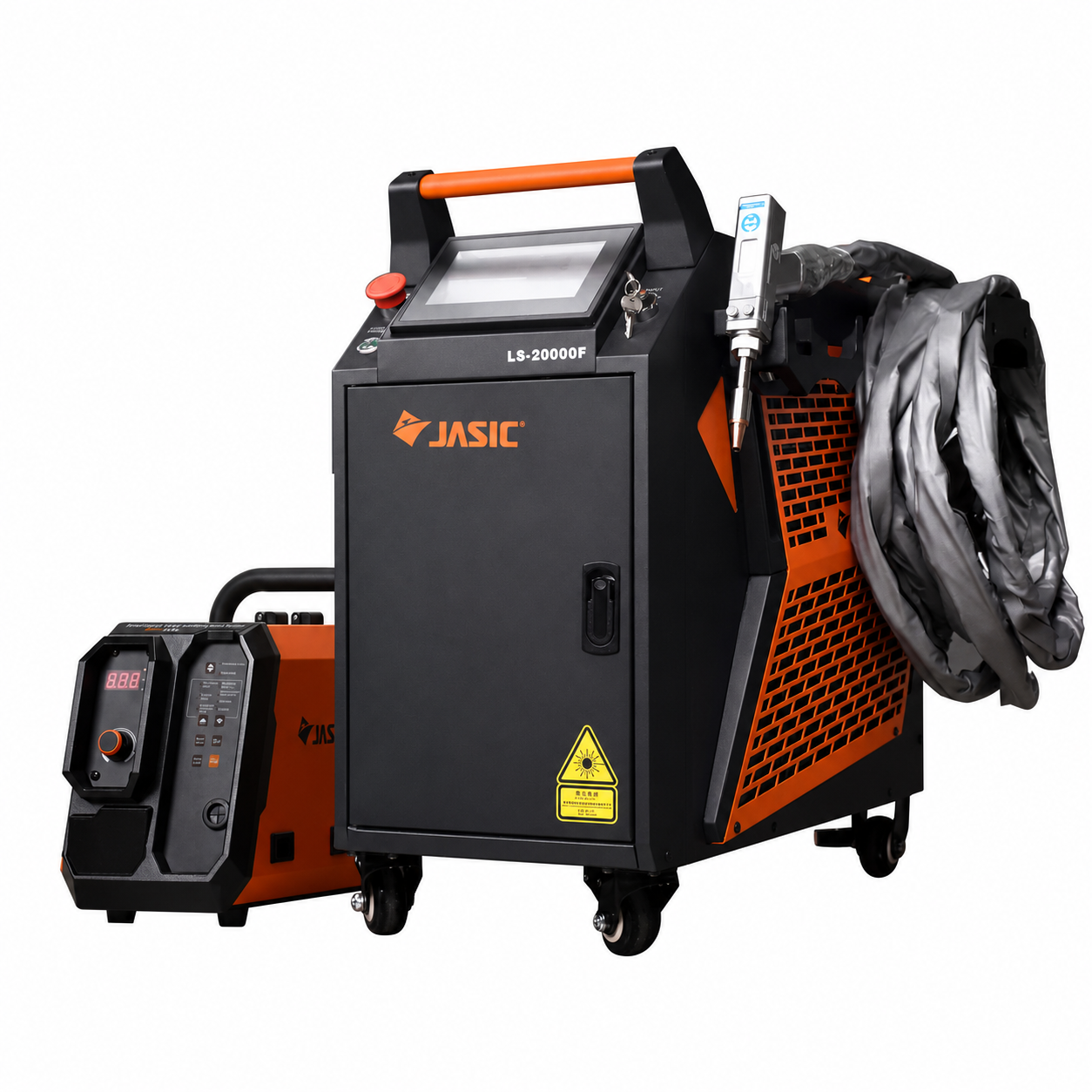

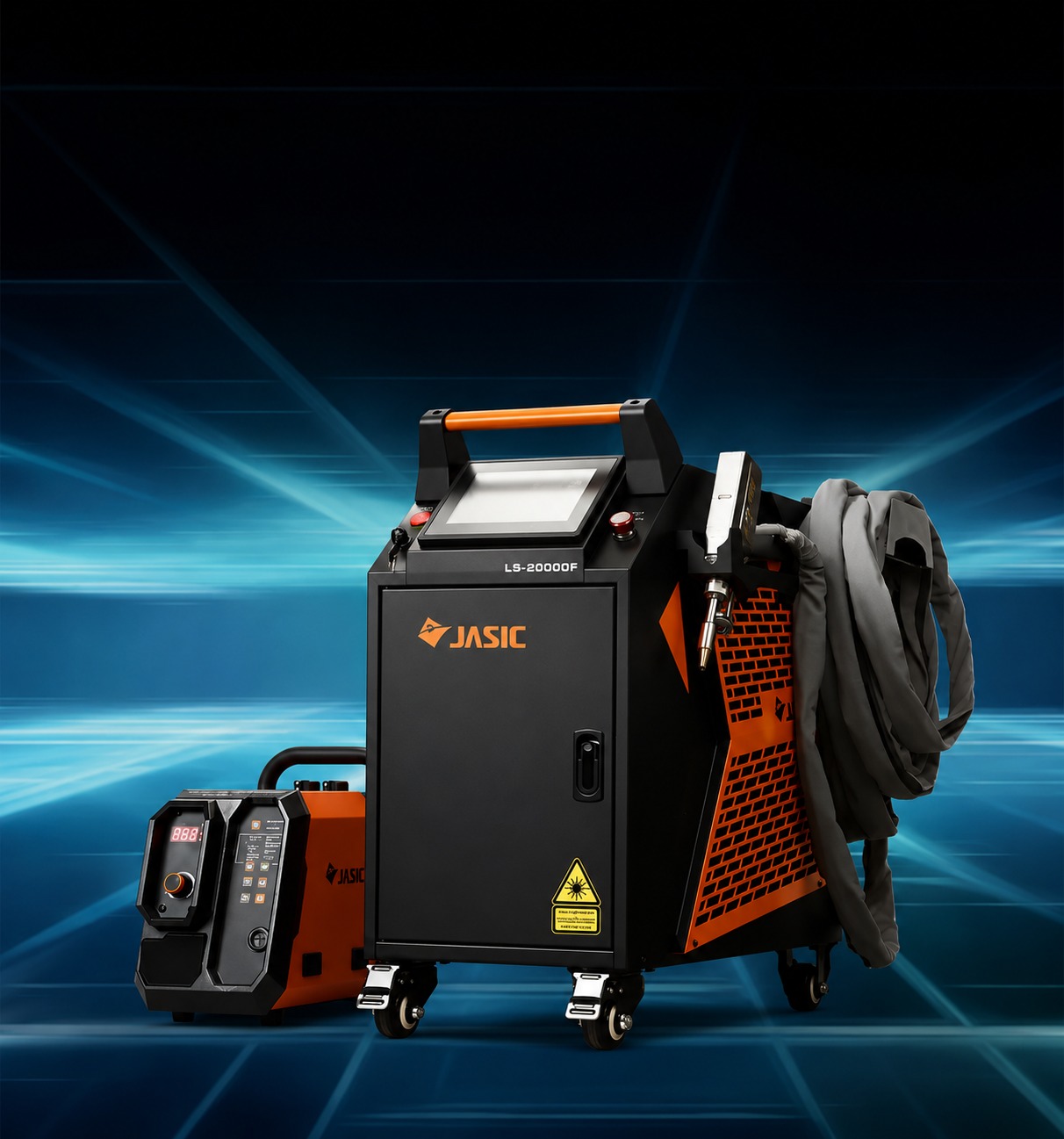

JASIC LASER - LS-20000F - s podavačem drátu WF-22L

Tato sada spojuje výkonný ruční vláknový laser JASIC LS-20000F (2000 W) s profesionálním 4-kladkovým podavačem drátu WF-22L. Jde o kompletní řešení pro laserové svařování s přídavným materiálem — ideální volbu pro zákazníky, kteří potřebují svařovat silnější materiály, spoje s mezerou nebo vyžadují plnohodnotný přídavný drát pro vyšší pevnost a estetiku svaru.

Ruční vláknový laser JASIC LS-20000F kombinuje tři funkce v jednom zařízení — svařování, řezání a čištění kovů. Kontinuální vlnový (CW) paprsek zajišťuje vysoce kvalitní svarové spoje s minimální deformací, podřezáním či propálením díky velmi omezené tepelně ovlivněné zóně (TOZ). Podavač WF-22L pak zajišťuje přesné, plynulé a stabilní dávkování přídavného drátu, čímž výrazně zvyšuje kvalitu a kontrolu nad celým svařovacím procesem.

Proč zvolit sadu LS-20000F s podavačem

•     Nejvyšší výkon v řadě JASIC LS-F (2000 W) — svařování a řezání i silnějších plechů (typicky do 6 mm dle materiálu).

•     Svařování s přídavným drátem umožňuje přemostit mezery, doplnit chybějící materiál a zvýšit pevnost i vzhled svaru.

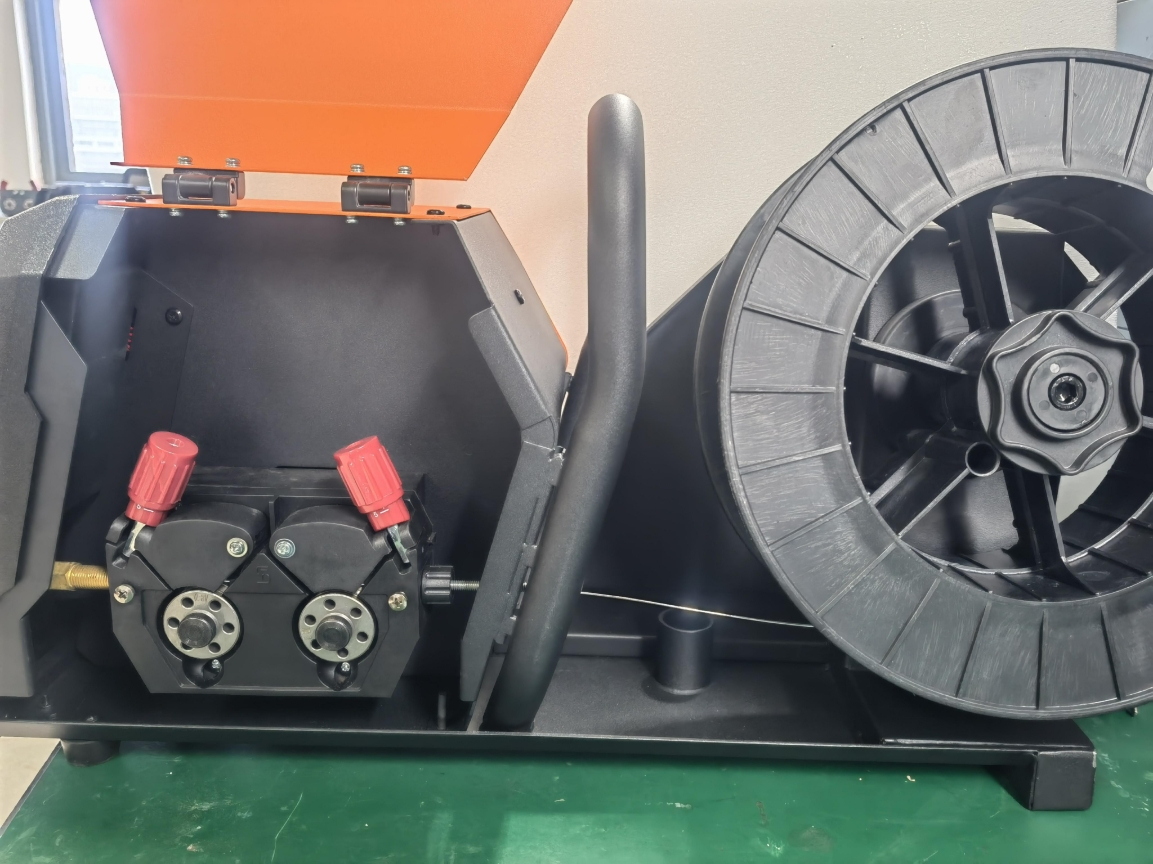

•     4-kladkový podavač drátu WF-22L pro rovnoměrné a stabilní podávání i při dlouhodobém provozu.

•     Kontinuální i pulzní režim podávání drátu s plynule nastavitelnou rychlostí 25–600 cm/min.

•     Tři funkce v jednom zařízení: svařování s drátem, řezání i precizní čištění kovových povrchů.

•     Pokročilý systém řízení pohybu pro přesné, opakovatelné a čisté řezy i u detailních tvarů.

•     Robustní all-in-one konstrukce zdroje na kolečkách + samostatný stojan podavače pro flexibilní uspořádání pracoviště.

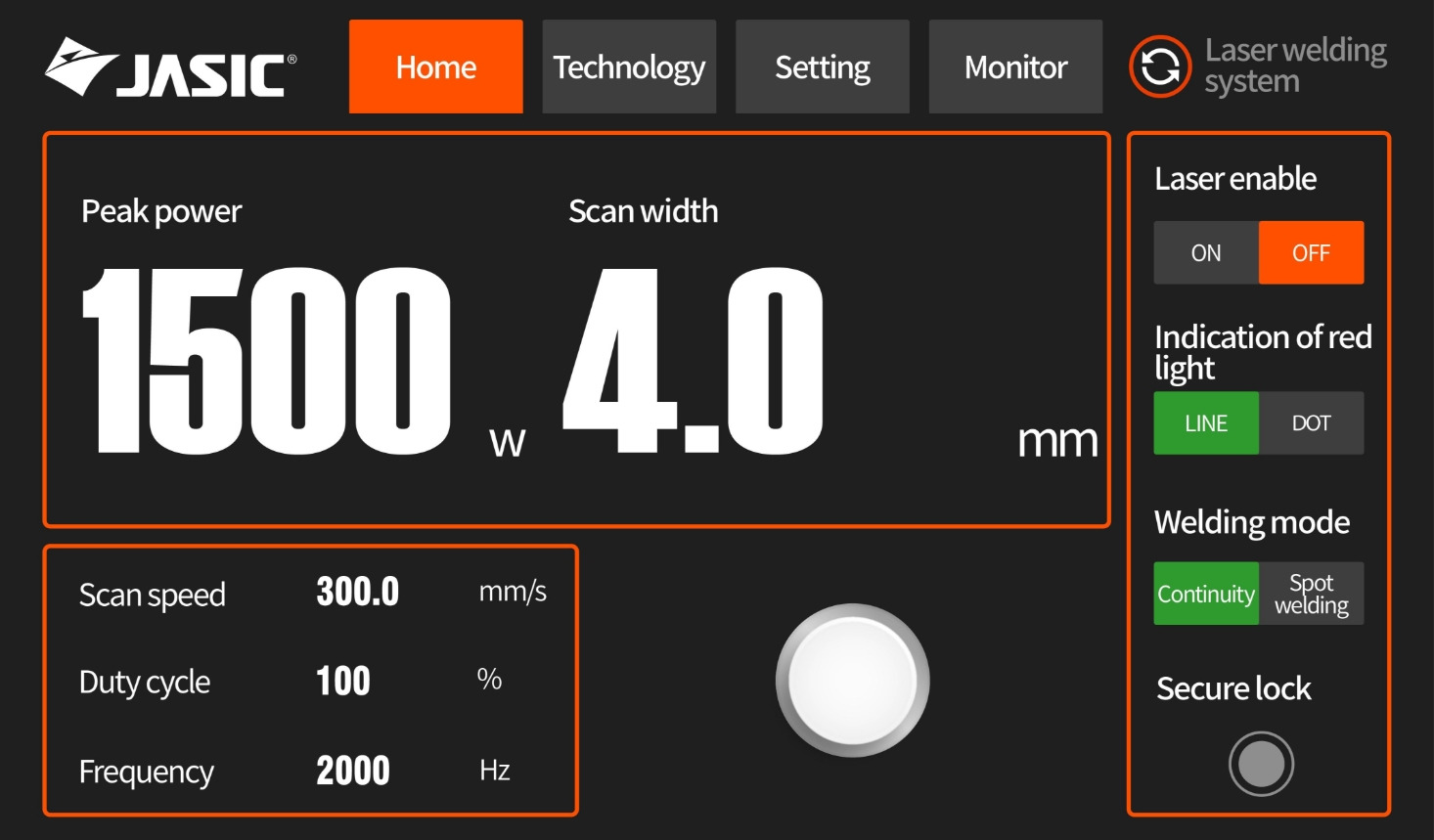

•     Přehledné dotykové ovládací rozhraní: Domů, Technologie, Nastavení, Monitorování.

•     Bezpečnostní uzemňovací zámek, řízené najíždění výkonu a ochrana proti abnormální teplotě chladicí vody.

Typické oblasti použití

•     Svařování konstrukcí a dílů se spárou nebo nerovnoměrnou mezerou, kde je nutný přídavný materiál.

•     Náročná kovovýroba a strojírenství — silnostěnné plechové díly, nádrže, rámy a konstrukce.

•     Automobilový průmysl, výroba nerezových technologií a gastro zařízení.

•     Opravy a renovace, kde je potřeba doplnit materiál a zároveň dosáhnout kvalitního, málo deformovaného svaru.

•     Sériová i kusová výroba s vysokými nároky na opakovatelnost a rychlost.

Technické parametry — zdroj JASIC LS-20000F

Model	LS-20000F
Vstupní napájení	AC 220 V (±10 %), 50 Hz / 60 Hz, 1 fáze
Vstupní výkon (příkon)	7,8 kW
Typ laseru	Vláknový laser (Fiber laser), kontinuální vlna (CW)
Výstupní výkon laseru	2000 W
Centrální vlnová délka	1080 ± 10 nm
Účinnost elektrooptické konverze	≥ 40 %
Stabilita výstupního výkonu (25 °C)	< ± 1,5 % (2 h)
Optické vlákno	Průměr jádra 34 µm, délka 12 m, konektor QBH
Provozní režim	Kontinuální nebo modulovaný
Tloušťka svařování	0,5 – 6 mm (dle materiálu a přídavného drátu)
Chlazení laseru	Vodní chlazení (integrovaný vodní chladič)
Objem vodní nádrže	8 l
Ochranný / řezný plyn	Argon, dusík (svařování), stlačený vzduch (řezání)
Tlak plynu	Svařování > 3 bar; řezání 4 – 7 bar
Ohnisková vzdálenost (čištění)	800 mm
Max. šířka čištění	120 mm
Provozní teplota	-10 °C až +40 °C (pod 7 °C nutná nemrznoucí směs)
Rozměry zdroje (D × Š × V)	773 × 410 × 737 mm
Hmotnost zdroje	92 kg
Bezpečnostní třída laseru	Třída 4 (IEC 60825-1)

Technické parametry — podavač drátu WF-22L



Model	WF-22L
Vstupní napájení	DC 24 V (napájeno ze zdroje laseru)
Typ podávání	4-kladkový podavač
Max. hmotnost cívky drátu	20 kg
Průměr svařovacího drátu	0,8 / 1,0 / 1,2 / 1,6 mm (2,0 / 2,5 mm přizpůsobitelné)
Rychlost podávání drátu	25 – 600 cm/min, plynule nastavitelná
Provozní režim	Kontinuální i pulzní podávání
Instalační prostředí	Rovný povrch bez vibrací a otřesů
Rozměry (jeden drát)	628 × 240 × 340 mm
Hmotnost	11,5 kg

Ovládací panel podavače nabízí přepínání mezi kontinuálním a pulzním režimem, ruční podávání i vytahování drátu pro rychlé seřízení a plynulou regulaci rychlosti pomocí otočného knoflíku.

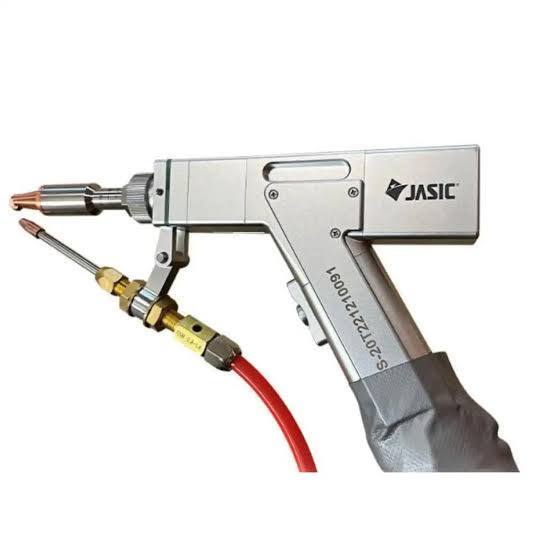

Svařovací hořák BW101-GS

Ergonomický hořák s integrovaným tlačítkem spouště, kolimační (D20×4,9, F60) a ohniskovou čočkou (D20×4,75, F150), ochranným sklem (D20×3) proti rozstřiku a vodicí trubicí pro přídavný drát. Vodní i plynové přípojky Φ6 mm.

Obsah balení sady

•     Zdroj JASIC LS-20000F s integrovaným vodním chladičem

•     Ruční laserový svařovací/řezací hořák BW101-GS

•     Podavač drátu WF-22L (4-kladkový) včetně ovládacího a napájecího kabelu

•     Sada náhradních čoček a trysek (ochranná, ohnisková, kolimátorová čočka)

•     Zemnicí kabel se svorkou

•     Napájecí kabel

•     Návod k obsluze v českém jazyce

Doporučené parametry svařování s přídavným drátem (informativně)

Materiál	Tloušťka (mm)	Drát (mm)	Výkon (W)	Rychlost podávání drátu (cm/min)
Nerez / uhlíková ocel	2	0,8 / 1,0 / 1,2	450 – 1000	60 – 80
Nerez / uhlíková ocel	4	1 / 1,2	700 – 1500	40 – 80
Nerez / uhlíková ocel	6	1,6	1200 – 2000	40 – 60
Nerez / uhlíková ocel	6 (dvojitý drát)	1,6	2000 – 3000	40 – 60
Hliníková slitina (ER5356)	3	1 / 1,2	1000 – 1300	50 – 70
Hliníková slitina (ER5356)	6	1,2	1000 – 1500	50 – 70

Poznámka k bezpečnosti

Ruční laserový svařovací stroj je laserový výrobek třídy 4 dle IEC 60825-1, který může produkovat nebezpečné a neviditelné infračervené záření o vlnové délce 1080 nm a průměrném výkonu nad 100 W. Obsluha musí vždy používat certifikované laserové ochranné brýle a dodržovat pokyny výrobce uvedené v návodu k obsluze.
