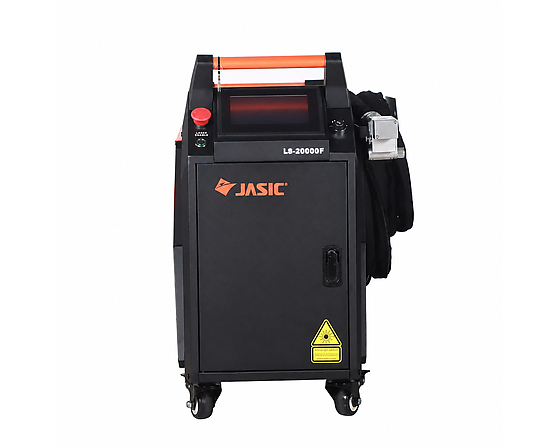

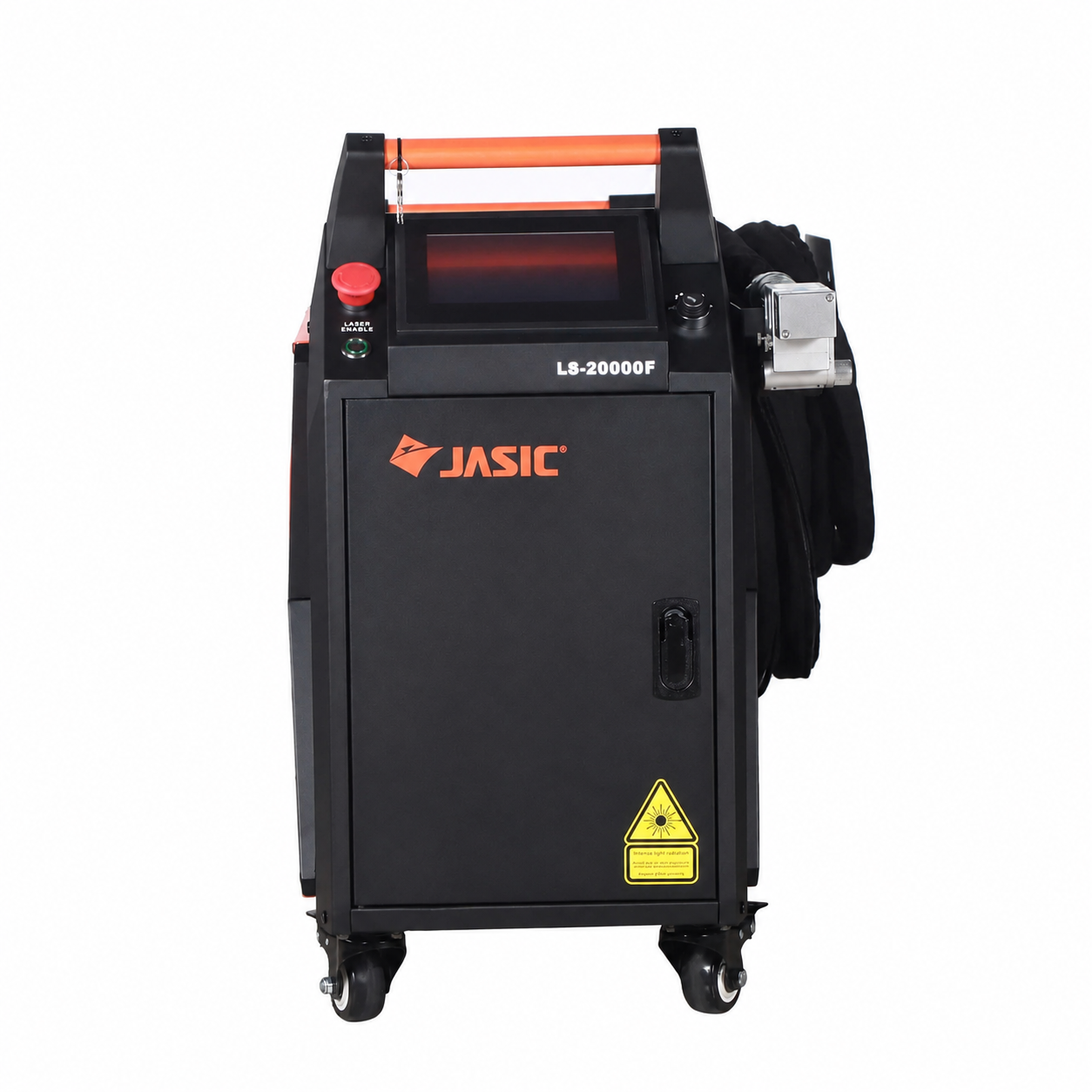

JASIC LASER - LS-20000F - bez podavače drátu

JASIC LASER LS-20000F je výkonnější sourozenec modelu LS-15000F — sofistikovaný ruční vláknový laser, který v jediném zařízení kombinuje svařování, řezání a čištění kovů. Tato varianta se dodává BEZ podavače drátu a je ideální volbou pro zákazníky, kteří potřebují maximální výkon 2000 W pro tlustší materiály, chtějí stroj primárně na řezání a čištění, nebo si podavač drátu WF-22L dokoupí samostatně.

Díky vysokému výstupnímu výkonu 2000 W zvládá LS-20000F svařovat i řezat silnější plechy s vysokou přesností a rychlostí, než na jaké stačí lasery s nižším výkonem. Kontinuální vlnový (CW) paprsek zajišťuje vysoce kvalitní svarové spoje s minimální deformací, podřezáním či propálením díky velmi omezené tepelně ovlivněné zóně (TOZ).



Proč zvolit JASIC LS-20000F

•     Nejvyšší výkon v řadě JASIC LS-F (2000 W) — svařování a řezání i silnějších plechů (typicky do 6 mm dle materiálu).

•     Tři funkce v jednom zařízení: svařování, řezání i precizní čištění kovových povrchů.

•     Pokročilý systém řízení pohybu zajišťuje přesné, opakovatelné a čisté řezy i u detailních a složitých tvarů.

•     Vysokorychlostní zpracování zvyšuje produktivitu a je vhodné i pro velkoobjemovou výrobu.

•     Čistý řez bez ohraničených drážek, ať už jde o přímé nebo zakřivené linie.

•     Čištění rozstřiku po svařování, oxidů i starých povlaků bez poškození základního materiálu — ohnisková vzdálenost 800 mm, max. šířka čištění 120 mm.

•     Robustní all-in-one konstrukce na kolečkách pro snadnou manipulaci a flexibilní nasazení na dílně.

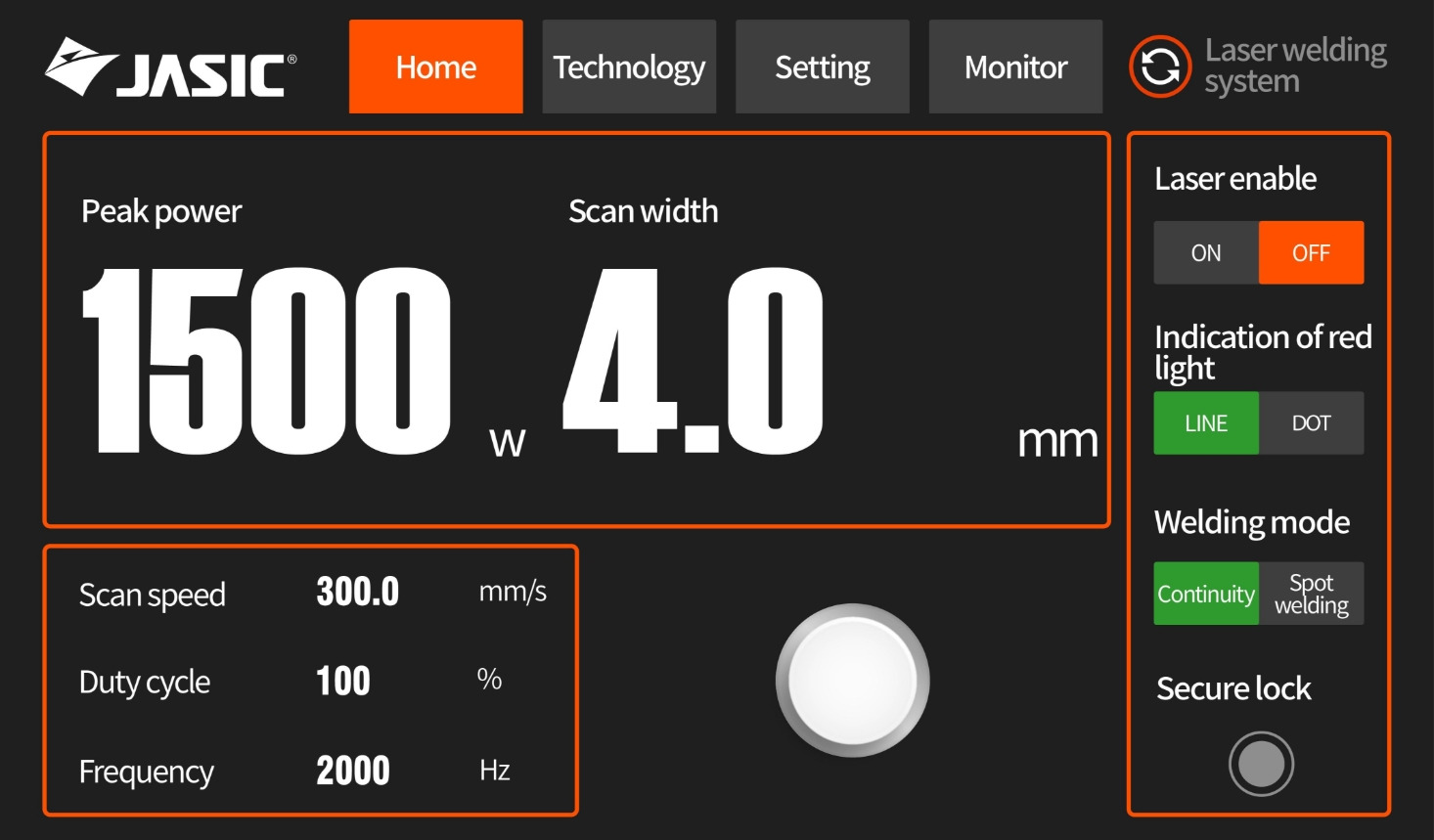

•     Přehledné dotykové ovládací rozhraní: Domů, Technologie, Nastavení, Monitorování.

•     Bezpečnostní uzemňovací zámek a řízené najíždění/doběh výkonu laseru chrání obsluhu i materiál.

Typické oblasti použití

•     Náročná kovovýroba a strojírenství — svařování a řezání silnostěnných plechových dílů a konstrukcí.

•     Automobilový průmysl — karoserie, nádrže, výfukové a strojní součásti.

•     Výroba nerezových technologií, gastro zařízení, vzduchotechniky a zámečnických konstrukcí.

•     Sériová i kusová výroba vyžadující vysokou rychlost a opakovatelnou kvalitu svaru.

•     Renovace a opravy — čištění svarů a povrchů bez chemikálií a brusiva.

Technické parametry — zdroj JASIC LS-20000F

Model	LS-20000F
Vstupní napájení	AC 220 V (±10 %), 50 Hz / 60 Hz, 1 fáze
Vstupní výkon (příkon)	7,8 kW
Typ laseru	Vláknový laser (Fiber laser), kontinuální vlna (CW)
Výstupní výkon laseru	2000 W
Centrální vlnová délka	1080 ± 10 nm
Účinnost elektrooptické konverze	≥ 40 %
Stabilita výstupního výkonu (25 °C)	< ± 1,5 % (2 h)
Rozsah nastavení výkonu	10 % – 100 %
Optické vlákno	Průměr jádra 34 µm, délka 12 m, konektor QBH (kabel hořáku cca 9 m)
Typ vedení paprsku	Optické vlákno
Provozní režim	Kontinuální nebo modulovaný
Tloušťka svařování	0,5 – 6 mm (dle materiálu a přídavného drátu)
Svařovací mezera	≤ průměr svařovacího drátu
Chlazení laseru	Vodní chlazení (integrovaný vodní chladič)
Chladivo chladiče	R-410A
Objem vodní nádrže	8 l
Ochranný / řezný plyn	Argon, dusík (svařování), stlačený vzduch (řezání)
Tlak plynu	Svařování > 3 bar; řezání 4 – 7 bar
Ohnisková vzdálenost (čištění)	800 mm
Max. šířka čištění	120 mm
Provozní teplota	-10 °C až +40 °C (pod 7 °C nutná nemrznoucí směs)
Skladovací teplota	-20 °C až +55 °C
Relativní vlhkost	≤ 70 % při 40 °C; ≤ 90 % při 20 °C
Rozměry zdroje (D × Š × V)	773 × 410 × 737 mm
Hmotnost zdroje	92 kg
Rozměry přepravního balení	865 × 475 × 1035 mm
Hmotnost balení	110 kg
Ovládání	Barevný dotykový panel — Domů / Technologie / Nastavení / Monitorování
Bezpečnostní třída laseru	Třída 4 (IEC 60825-1)

Modul laseru — BFL-CW2000-B

Napájení modulu	1-fázové AC 230 V, 50/60 Hz
Příkon modulu	6,0 kW
Výstupní výkon	2000 W
Optické vlákno	Průměr jádra 34 µm, délka 12 m, konektor QBH
Max. modulační frekvence	5 kHz
Hmotnost modulu	< 35 kg
Rozměry modulu	80 × 402 × 346 mm

Vodní chladič

LS-20000F je vybaven výkonnějším integrovaným vodním chladičem (řada CWFL-2000ANW04 / CWFL-2000BNW04), který zajišťuje konstantní teplotu laseru i svařovací hlavy i při dlouhodobém provozu s vyšším výkonem.

Vstupní napájení chladiče	1-fázové AC 230 V, 50 Hz / 60 Hz
Přesnost regulace teploty	± 1 °C
Chladivo	R-410A
Objem vodní nádrže	8 l
Rozměry chladiče	357 × 728 × 445 mm
Hmotnost chladiče	cca 41 kg

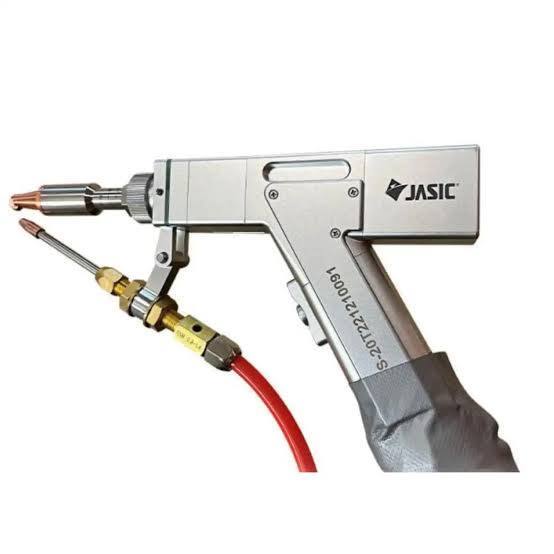

Svařovací hořák BW101-GS

Součástí dodávky je ergonomický ruční laserový svařovací hořák BW101-GS s integrovaným tlačítkem spouště, kolimační a ohniskovou čočkou, ochranným sklem proti rozstřiku a odstupňovanou trubicí pro přesné vedení drátu. Hořák umožňuje po výměně trysky přepnout mezi svařováním a řezáním.





Ochranná čočka	D20 × 3 mm
Ohnisková čočka	D20 × 4,75 mm, F150
Kolimátorová čočka	D20 × 4,9 mm, F60
Vodní přípojky (1# a 3#)	Φ 6 mm
Plynová přípojka (2#)	Φ 6 mm
Min. poloměr ohybu kabelu hořáku	20 cm

Ovládací panel a bezpečnostní prvky



•     Bezpečnostní uzemňovací zámek — laser se aktivuje pouze po sevření obrobku zemnicí svorkou a kontaktu trysky s materiálem.

•     Signál povolení laseru (Laser Enable) umožňuje bezpečné testování výstupu plynu bez vyzáření paprsku.

•     Ochranný obvod proti abnormální teplotě vody — při přehřátí/podchlazení chladicí kapaliny stroj automaticky přeruší vyzařování a spustí alarm.

•     Nutné používat laserové ochranné brýle certifikované pro blízké infračervené záření 1080 nm.

Obsah balení

•     Zdroj JASIC LS-20000F s integrovaným vodním chladičem

•     Ruční laserový svařovací/řezací hořák BW101-GS

•     Sada náhradních čoček a trysek (ochranná, ohnisková, kolimátorová čočka)

•     Zemnicí kabel se svorkou

•     Napájecí kabel

•     Návod k obsluze v českém jazyce

•     Bez podavače drátu — lze doobjednat podavač WF-22L samostatně

Doporučené parametry svařování (informativně)

Materiál	Tloušťka (mm)	Drát (mm)	Výkon (W)	Šířka tkaní (mm)
Nerez / uhlíková ocel	2	0,8 / 1,0 / 1,2	450 – 1000	2,5 ± 0,6
Nerez / uhlíková ocel	4	1 / 1,2	700 – 1500	3 ± 0,4
Nerez / uhlíková ocel	6	1,6	1200 – 2000	3,5 ± 0,4
Nerez / uhlíková ocel	6	1,6	2000 – 3000	4,5 ± 0,4
Hliníková slitina	3	1 / 1,2	1000 – 1300	2,5 ± 0,5
Hliníková slitina	6	1,2	1000 – 1500	2,5 ± 0,5

Výchozí rychlost skenování: 300–500 mm/s, výchozí pracovní cyklus 100 %, výchozí frekvence 2000 Hz. Hodnoty jsou orientační a je vhodné je doladit dle konkrétní aplikace a přídavného materiálu.

Poznámka k bezpečnosti

Ruční laserový svařovací stroj je laserový výrobek třídy 4 dle IEC 60825-1, který může produkovat nebezpečné a neviditelné infračervené záření o vlnové délce 1080 nm a průměrném výkonu nad 100 W. Obsluha musí vždy používat certifikované laserové ochranné brýle a dodržovat pokyny výrobce uvedené v návodu k obsluze.
