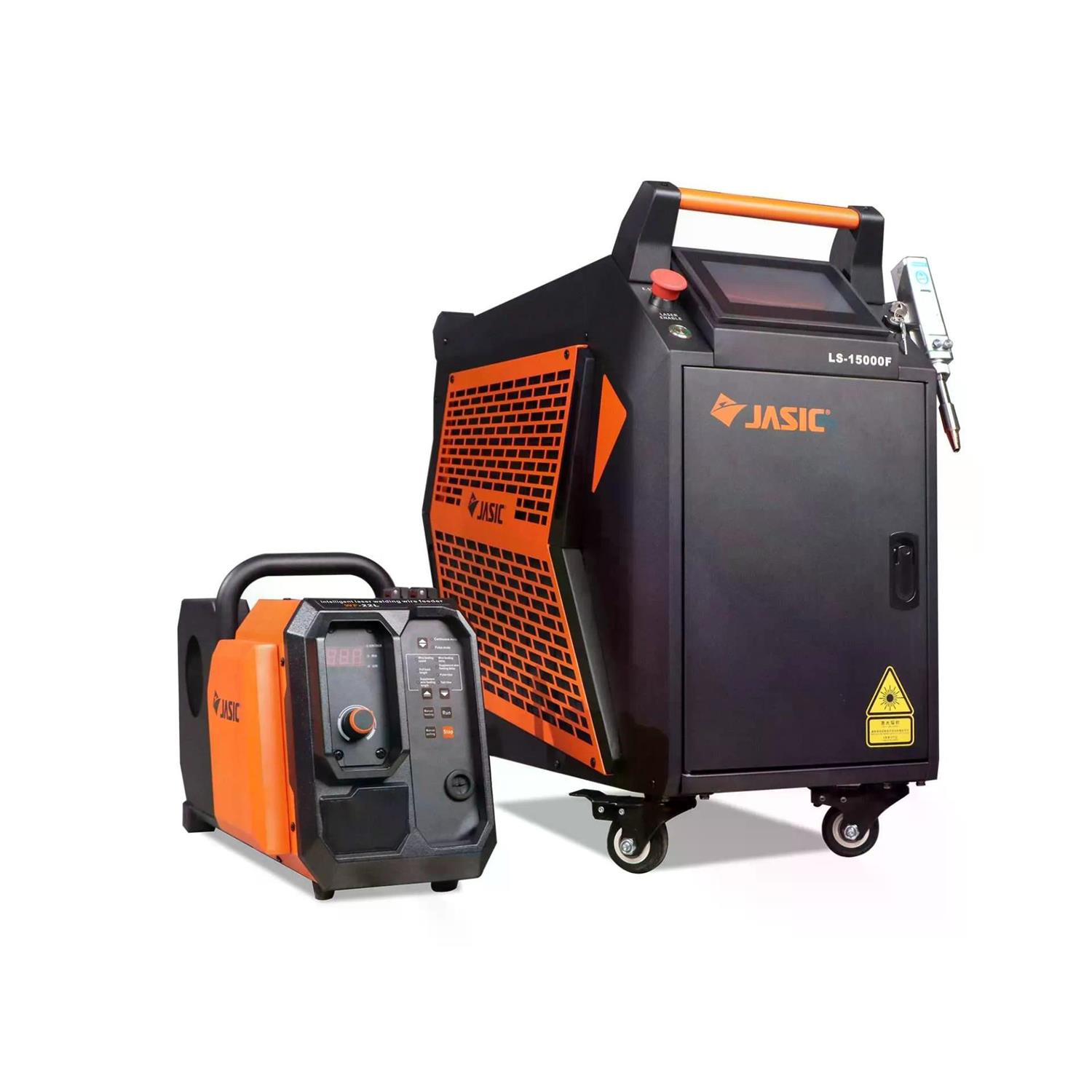

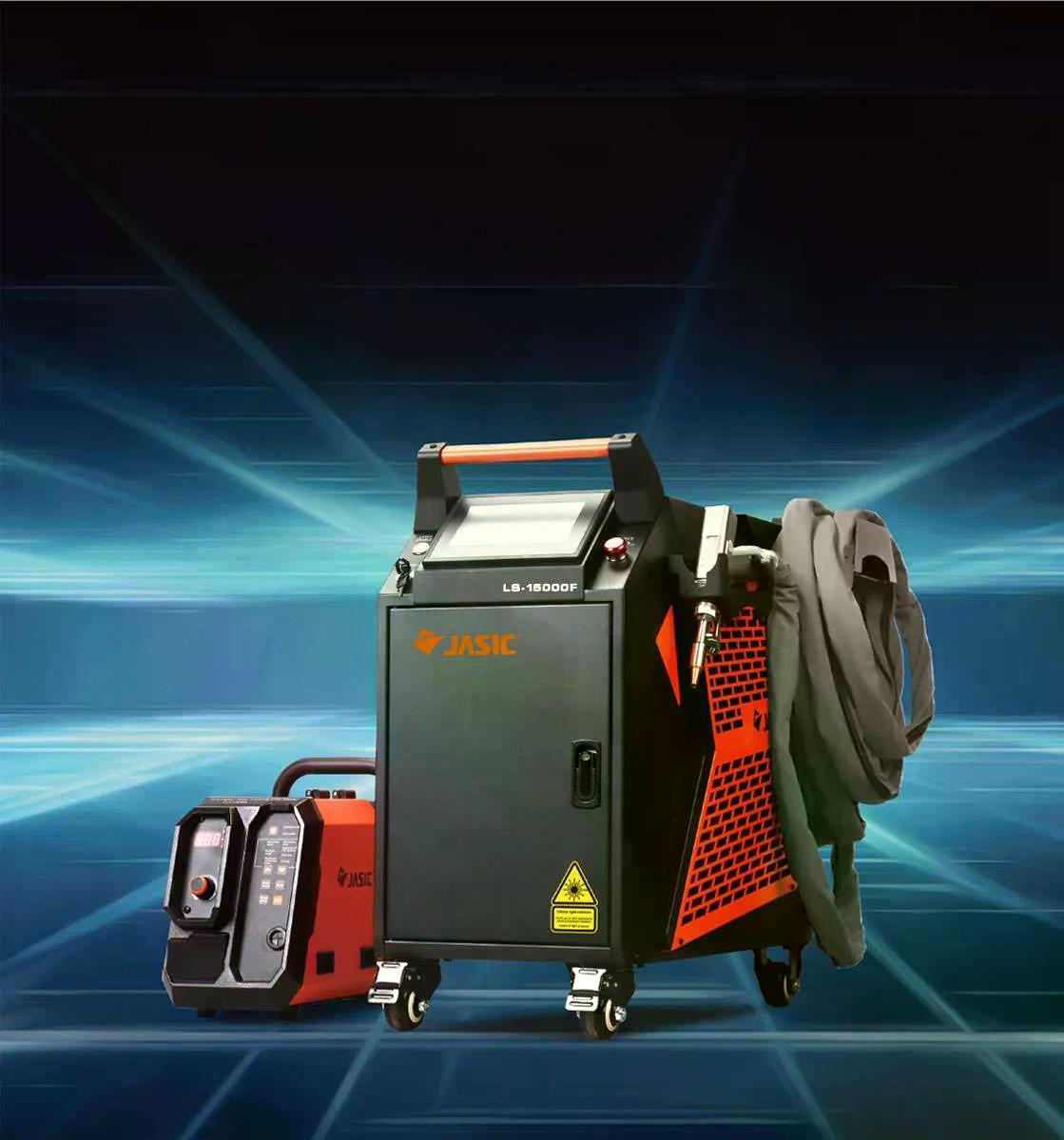

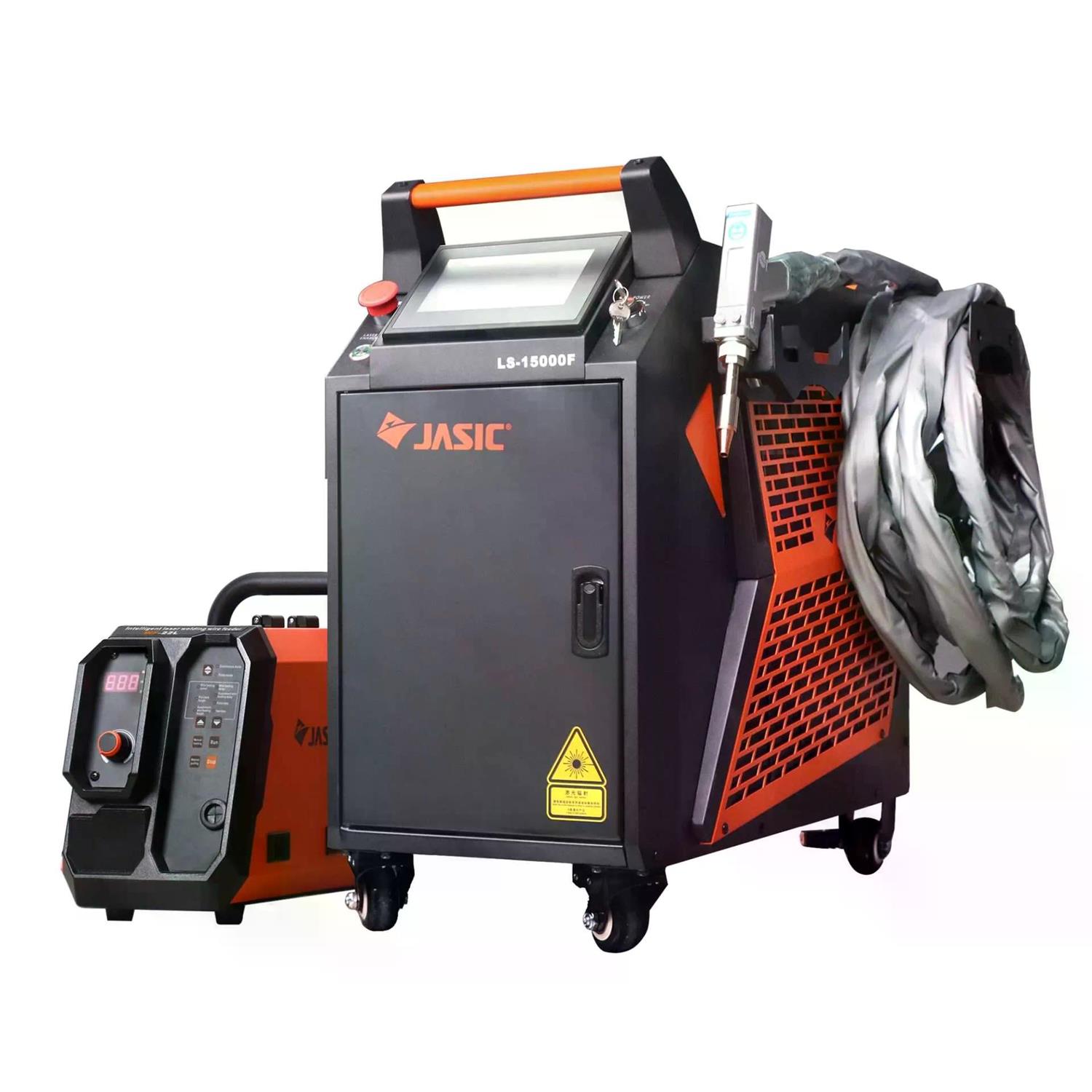

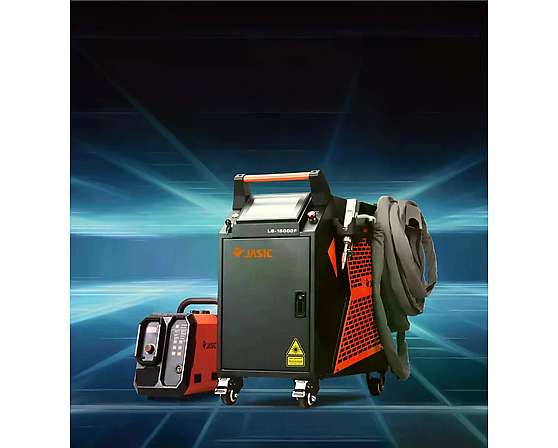

JASIC LASER - LS-15000F - s podavačem drátu WF-22L

Tato sada spojuje výkonný ruční vláknový laser JASIC LS-15000F (1500 W) s profesionálním 4-kladkovým podavačem drátu WF-22L. Jde o kompletní řešení pro laserové svařování s přídavným materiálem — ideální volbu pro zákazníky, kteří potřebují svařovat silnější materiály, spoje s mezerou nebo vyžadují plnohodnotný přídavný drát pro vyšší pevnost a estetiku svaru.

Ruční vláknový laser JASIC LS-15000F kombinuje tři funkce v jednom zařízení — svařování, řezání a čištění kovů. Kontinuální vlnový (CW) paprsek zajišťuje vysoce kvalitní svarové spoje s minimální deformací, podřezáním či propálením díky velmi omezené tepelně ovlivněné zóně (TOZ). Podavač WF-22L pak zajišťuje přesné, plynulé a stabilní dávkování přídavného drátu, čímž výrazně zvyšuje kvalitu a kontrolu nad celým svařovacím procesem.



Proč zvolit sadu LS-15000F s podavačem

•     Svařování s přídavným drátem umožňuje přemostit mezery, doplnit chybějící materiál a zvýšit pevnost i vzhled svaru.

•     4-kladkový podavač drátu WF-22L pro rovnoměrné a stabilní podávání i při dlouhodobém provozu.

•     Kontinuální i pulzní režim podávání drátu s plynule nastavitelnou rychlostí 25–600 cm/min.

•     Tři funkce v jednom zařízení: svařování s drátem, řezání i precizní čištění kovových povrchů.

•     Pokročilý systém řízení pohybu pro přesné, opakovatelné a čisté řezy i u detailních tvarů.

•     Robustní all-in-one konstrukce zdroje na kolečkách + samostatný stojan podavače pro flexibilní uspořádání pracoviště.

•     Přehledné dotykové ovládací rozhraní: Domů, Technologie, Nastavení, Monitorování.

Bezpečnostní uzemňovací zámek, řízené najíždění výkonu a ochrana proti abnormální teplotě chladicí vody

Typické oblasti použití

•     Zámečnická a kovovýroba – svařování a úprava plechových dílů, konstrukcí a rámů.

•     Automobilový a strojírenský průmysl – přesné svary karoserií, výfukových systémů, nádrží a strojních dílů.

•     Výroba nerezových a hliníkových konstrukcí, gastro zařízení, vzduchotechniky a nábytku z kovu.

•     Opravárenství a servis – čištění svarů, odstranění rozstřiku a oxidace bez poškození povrchu.

•     Umělecké a designové kovovýroby vyžadující estetický, minimálně viditelný svar.

Technické parametry — zdroj JASIC LS-15000F

Model	LS-15000F
Vstupní napájení	AC 220 V (±10 %), 50 Hz / 60 Hz, 1 fáze
Vstupní výkon (příkon)	5,8 kW
Typ laseru	Vláknový laser (Fiber laser), kontinuální vlna (CW)
Výstupní výkon laseru	1500 W
Centrální vlnová délka	1080 ± 10 nm
Stabilita výstupního výkonu (25 °C)	< ± 1,5 % (2 h)
Rozsah nastavení výkonu	10 % – 100 %
Optické vlákno	Průměr jádra 25 µm, délka 12 m, konektor QBH (kabel hořáku cca 9 m)
Typ vedení paprsku	Optické vlákno
Provozní režim	Kontinuální nebo modulovaný
Tloušťka svařování	0,5 – 5 mm (dle materiálu a přídavného drátu)
Svařovací mezera	≤ průměr svařovacího drátu
Chlazení laseru	Vodní chlazení (integrovaný vodní chladič)
Chladivo chladiče	R-410A
Objem vodní nádrže	8 l
Ochranný / řezný plyn	Argon, dusík (svařování), stlačený vzduch (řezání)
Tlak plynu	Svařování > 3 bar; řezání 4 – 7 bar
Ohnisková vzdálenost (čištění)	800 mm
Max. šířka čištění	120 mm
Provozní teplota	-10 °C až +40 °C (pod 7 °C nutná nemrznoucí směs)
Skladovací teplota	-20 °C až +55 °C
Relativní vlhkost	≤ 70 % při 40 °C; ≤ 90 % při 20 °C
Rozměry zdroje (D × Š × V)	773 × 410 × 737 mm
Hmotnost zdroje	85 kg
Rozměry přepravního balení	865 × 475 × 1035 mm
Hmotnost balení	103 kg

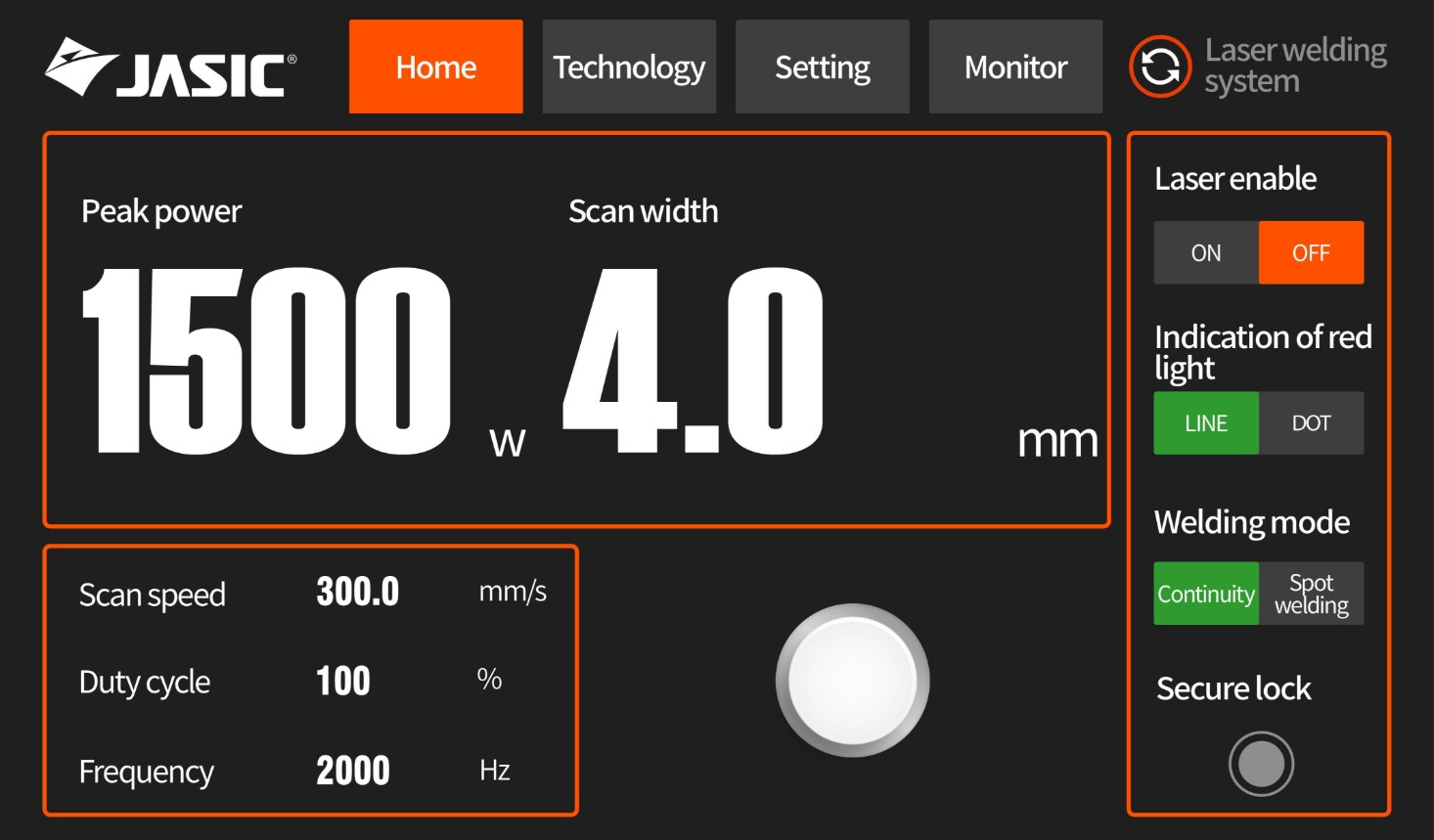

Ovládání	Barevný dotykový panel — Domů / Technologie / Nastavení / Monitorování
Bezpečnostní třída laseru	Třída 4 (IEC 60825-1)

Modul laseru — BFL-CW1500-A

Napájení modulu	1-fázové AC 230 V, 50/60 Hz
Příkon modulu	4,5 kW
Výstupní výkon	1500 W
Optické vlákno	Průměr jádra 20 µm, délka 12 m, konektor QBH
Max. modulační frekvence	5 kHz
Hmotnost modulu	< 26 kg
Rozměry modulu	80 × 402 × 346 mm

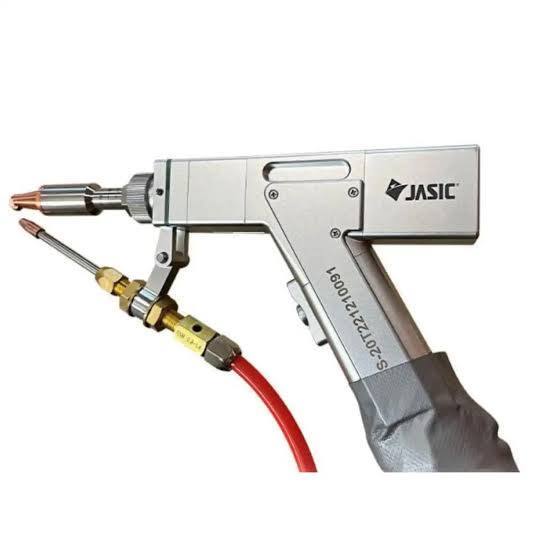

Svařovací hořák BW101-GS

Součástí dodávky je ergonomický ruční laserový svařovací hořák BW101-GS s integrovaným tlačítkem spouště, kolimační a ohniskovou čočkou, ochranným sklem proti rozstřiku a odstupňovanou trubicí pro přesné vedení drátu. Konstrukce hořáku umožňuje jak svařování, tak (po výměně trysky) i laserové řezání.

Ochranná čočka	D20 × 3 mm
Ohnisková čočka	D20 × 4,75 mm, F150
Kolimátorová čočka	D20 × 4,9 mm, F60
Vodní přípojky (1# a 3#)	Φ 6 mm
Plynová přípojka (2#)	Φ 6 mm
Min. poloměr ohybu kabelu hořáku	20 cm

Ovládací panel a bezpečnostní prvky

Přední panel obsahuje hlavní vypínač, tlačítko aktivace laseru s kontrolkou a nouzové tlačítko E-STOP pro okamžité zastavení stroje. Zadní panel nabízí přípojky pro zemnicí svorku, kabel hořáku, ochranný plyn, napájecí kabel a připojení podavače drátu.

•       Bezpečnostní uzemňovací zámek — laser se spustí pouze po sevření obrobku zemnicí svorkou a kontaktu trysky s materiálem.
•          Signál povolení laseru (Laser Enable) odděluje testovací režim (výstup plynu bez záření) od ostrého svařování.
•          Ochranný obvod proti abnormální teplotě vody — při přehřátí či podchlazení chladicí kapaliny stroj automaticky přeruší vyzařování a spustí alarm.
•        Nutné používat laserové ochranné brýle certifikované pro blízké infračervené záření 1080 nm (viz doplňkový produkt v naší nabídce).

Obsah balení

•     Zdroj JASIC LS-15000F s integrovaným vodním chladičem

•     Ruční laserový svařovací/řezací hořák BW101-GS

•     Sada náhradních čoček a trysek (ochranná, ohnisková, kolimátorová čočka)

•     Zemnicí kabel se svorkou

•     Napájecí kabel

•     Návod k obsluze v českém jazyce

•    Podavač drátu WF-22L (4-kladkový) včetně ovládacího a napájecího kabelu

Doporučené parametry svařování (informativně)

Materiál	Tloušťka (mm)	Drát (mm)	Výkon (W)	Šířka tkaní (mm)
Nerez / uhlíková ocel	0,5	0,8	250 – 350	1,4 ± 0,2
Nerez / uhlíková ocel	1	0,8 / 1,0 / 1,2	350 – 780	2,5 ± 0,6
Nerez / uhlíková ocel	2	0,8 / 1,0 / 1,2	450 – 1000	2,5 ± 0,6
Nerez / uhlíková ocel	3	1 / 1,2	700 – 1500	3 ± 0,4
Hliníková slitina	1	1 / 1,2	700 – 900	2,5 ± 0,5
Hliníková slitina	3	1 / 1,2	1000 – 1300	2,5 ± 0,5

Výchozí rychlost skenování: 300–500 mm/s, výchozí pracovní cyklus 100 %, výchozí frekvence 2000 Hz. Hodnoty jsou orientační a je vhodné je doladit dle konkrétní aplikace.

Poznámka k bezpečnosti

Ruční laserový svařovací stroj je laserový výrobek třídy 4 dle IEC 60825-1, který může produkovat nebezpečné a neviditelné infračervené záření o vlnové délce 1080 nm a průměrném výkonu nad 100 W. Obsluha musí vždy používat certifikované laserové ochranné brýle a dodržovat pokyny výrobce uvedené v návodu k obsluze.
