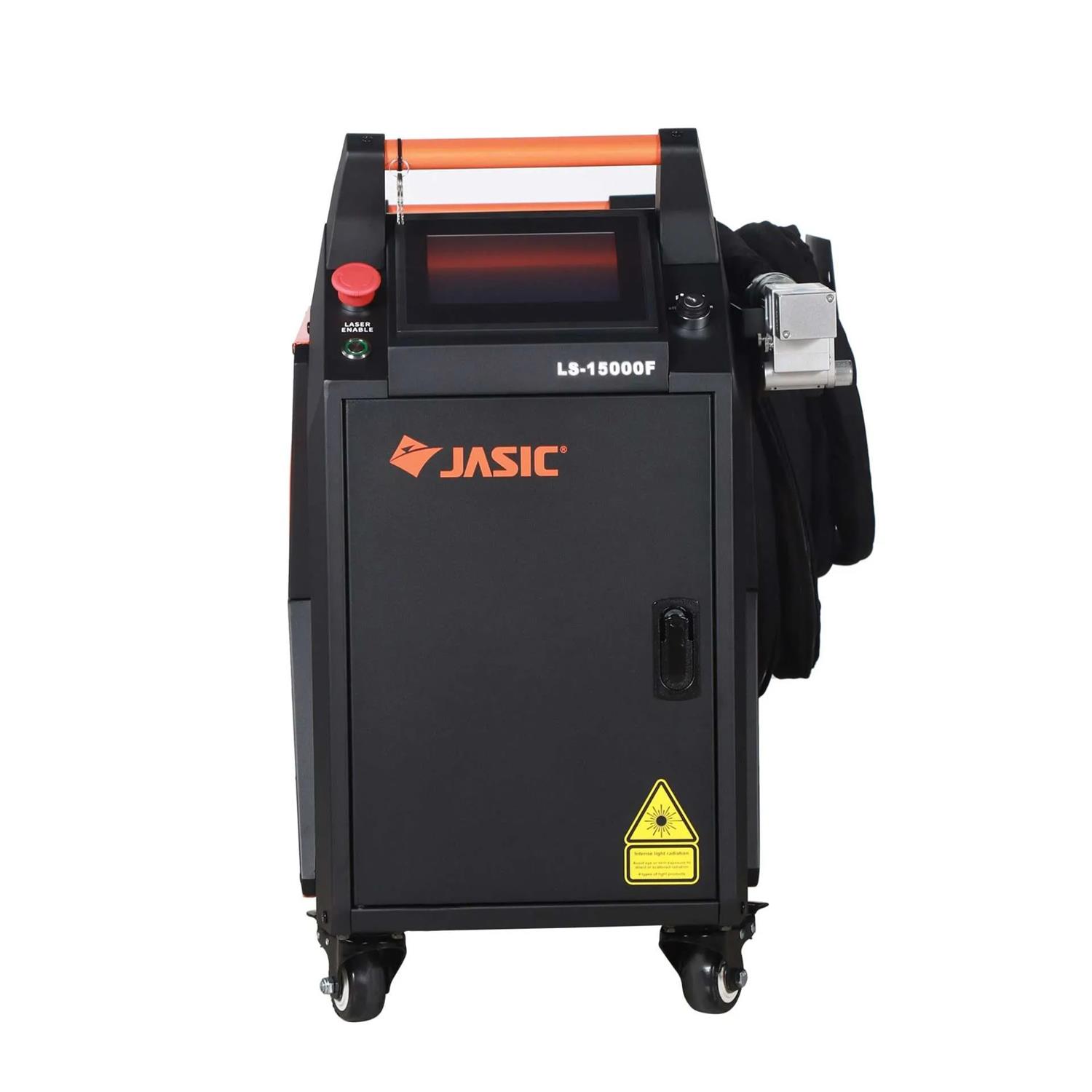

JASIC LASER - LS-15000F - bez podavače drátu

JASIC LASER LS-15000F je výkonný ruční vláknový laser určený pro svařování, řezání a čištění kovů – tři technologie v jednom kompaktním zařízení. Tato varianta se dodává BEZ podavače drátu a je určena zákazníkům, kteří chtějí svařovat bez přídavného materiálu (autogenní svar bez drátu), používat stroj primárně pro řezání a čištění, nebo si podavač drátu WF‑22L dokoupit samostatně či použít vlastní podavač.

Laser se pyšní výstupním výkonem 1500 W, který umožňuje rychlé, přesné a minimálně deformující zpracování široké škály kovových materiálů – nerezové oceli, uhlíkové oceli, hliníku, mosazi i mědi. Kontinuální vlnový paprsek (CW) zajišťuje vysoce kvalitní svary s minimální tepelně ovlivněnou zónou (TOZ), bez podřezání či propálení materiálu.

Proč zvolit JASIC LS-15000F

•     Tři funkce v jednom stroji: svařování, řezání i čištění kovů bez nutnosti pořizovat samostatná zařízení.

•     Kontinuální vlnový (CW) vláknový laser s vysokou stabilitou výkonu (≤ ±1,5 % při 25 °C za 2 hodiny provozu).

•     Malá tepelně ovlivněná zóna (TOZ) – minimální deformace tenkých plechů, krásný, rovnoměrný svar bez nutnosti následného broušení.

•     Vysoká rychlost svařování a řezání výrazně zkracuje výrobní čas i spotřebu přídavného materiálu.

•     Ohnisková vzdálenost čisticí hlavy 800 mm a maximální šířka čištění 120 mm – pohodlná práce vsedě i v předklonu.

•     Přesné řezání i složitých a detailních tvarů, čistá řezná plocha bez ohraničených drážek.

•     Odstranění rzi, oxidů, starých nátěrů i rozstřiku po svařování, aniž by došlo k poškození základního materiálu.

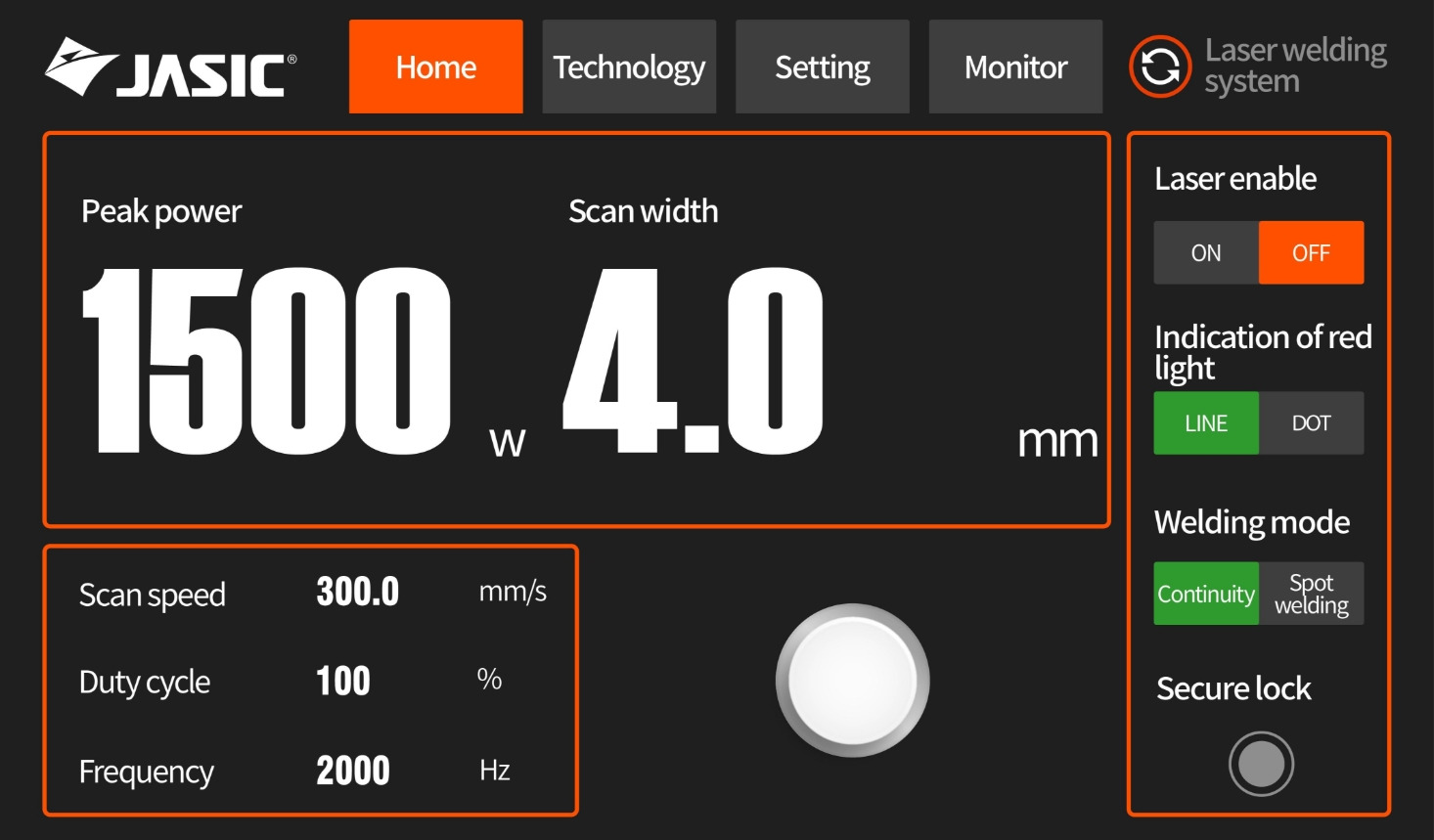

•     Přehledné dotykové ovládání rozdělené do čtyř intuitivních záložek: Domů, Technologie, Nastavení a Monitorování.

•     Kompaktní all-in-one konstrukce na pojezdových kolečkách – snadné přemístění po dílně či zakázce.

•     Bezpečnostní uzemňovací zámek a signál povolení laseru zabraňují náhodnému vyzáření paprsku.

 Typické oblasti použití

•     Zámečnická a kovovýroba – svařování a úprava plechových dílů, konstrukcí a rámů.

•     Automobilový a strojírenský průmysl – přesné svary karoserií, výfukových systémů, nádrží a strojních dílů.

•     Výroba nerezových a hliníkových konstrukcí, gastro zařízení, vzduchotechniky a nábytku z kovu.

•     Opravárenství a servis – čištění svarů, odstranění rozstřiku a oxidace bez poškození povrchu.

•     Umělecké a designové kovovýroby vyžadující estetický, minimálně viditelný svar.

Technické parametry — zdroj JASIC LS-15000F



Model	LS-15000F
Vstupní napájení	AC 220 V (±10 %), 50 Hz / 60 Hz, 1 fáze
Vstupní výkon (příkon)	5,8 kW
Typ laseru	Vláknový laser (Fiber laser), kontinuální vlna (CW)
Výstupní výkon laseru	1500 W
Centrální vlnová délka	1080 ± 10 nm
Stabilita výstupního výkonu (25 °C)	< ± 1,5 % (2 h)
Rozsah nastavení výkonu	10 % – 100 %
Optické vlákno	Průměr jádra 25 µm, délka 12 m, konektor QBH (kabel hořáku cca 9 m)
Typ vedení paprsku	Optické vlákno
Provozní režim	Kontinuální nebo modulovaný
Tloušťka svařování	0,5 – 5 mm (dle materiálu a přídavného drátu)
Svařovací mezera	≤ průměr svařovacího drátu
Chlazení laseru	Vodní chlazení (integrovaný vodní chladič)
Chladivo chladiče	R-410A
Objem vodní nádrže	8 l
Ochranný / řezný plyn	Argon, dusík (svařování), stlačený vzduch (řezání)
Tlak plynu	Svařování > 3 bar; řezání 4 – 7 bar
Ohnisková vzdálenost (čištění)	800 mm
Max. šířka čištění	120 mm
Provozní teplota	-10 °C až +40 °C (pod 7 °C nutná nemrznoucí směs)
Skladovací teplota	-20 °C až +55 °C
Relativní vlhkost	≤ 70 % při 40 °C; ≤ 90 % při 20 °C
Rozměry zdroje (D × Š × V)	773 × 410 × 737 mm
Hmotnost zdroje	85 kg
Rozměry přepravního balení	865 × 475 × 1035 mm
Hmotnost balení	103 kg
Ovládání	Barevný dotykový panel — Domů / Technologie / Nastavení / Monitorování
Bezpečnostní třída laseru	Třída 4 (IEC 60825-1)

Modul laseru — BFL-CW1500-A



Napájení modulu	1-fázové AC 230 V, 50/60 Hz
Příkon modulu	4,5 kW
Výstupní výkon	1500 W
Optické vlákno	Průměr jádra 20 µm, délka 12 m, konektor QBH
Max. modulační frekvence	5 kHz
Hmotnost modulu	< 26 kg
Rozměry modulu	80 × 402 × 346 mm

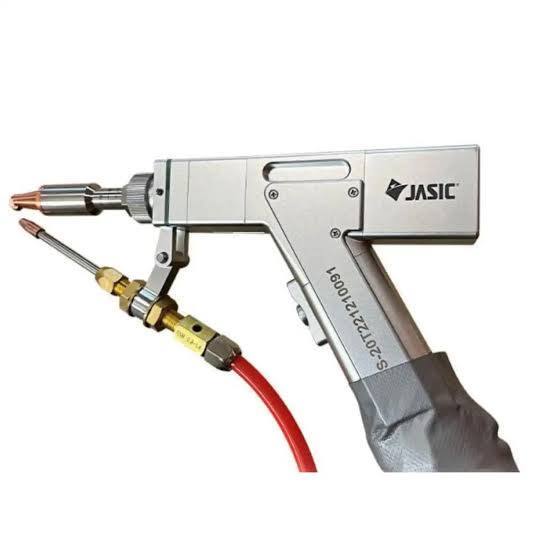

Svařovací hořák BW101-GS



Součástí dodávky je ergonomický ruční laserový svařovací hořák BW101-GS s integrovaným tlačítkem spouště, kolimační a ohniskovou čočkou, ochranným sklem proti rozstřiku a odstupňovanou trubicí pro přesné vedení drátu. Konstrukce hořáku umožňuje jak svařování, tak (po výměně trysky) i laserové řezání.



Ochranná čočka	D20 × 3 mm
Ohnisková čočka	D20 × 4,75 mm, F150
Kolimátorová čočka	D20 × 4,9 mm, F60
Vodní přípojky (1# a 3#)	Φ 6 mm
Plynová přípojka (2#)	Φ 6 mm
Min. poloměr ohybu kabelu hořáku	20 cm

Ovládací panel a bezpečnostní prvky



Přední panel obsahuje hlavní vypínač, tlačítko aktivace laseru s kontrolkou a nouzové tlačítko E-STOP pro okamžité zastavení stroje. Zadní panel nabízí přípojky pro zemnicí svorku, kabel hořáku, ochranný plyn, napájecí kabel a připojení podavače drátu.

• Bezpečnostní uzemňovací zámek — laser se spustí pouze po sevření obrobku zemnicí svorkou a kontaktu trysky s materiálem.
•  Signál povolení laseru (Laser Enable) odděluje testovací režim (výstup plynu bez záření) od ostrého svařování.
• Ochranný obvod proti abnormální teplotě vody — při přehřátí či podchlazení chladicí kapaliny stroj automaticky přeruší vyzařování a spustí alarm.
•    Nutné používat laserové ochranné brýle certifikované pro blízké infračervené záření 1080 nm (viz doplňkový produkt v naší nabídce).

Obsah balení



•     Zdroj JASIC LS-15000F s integrovaným vodním chladičem

•     Ruční laserový svařovací/řezací hořák BW101-GS

•     Sada náhradních čoček a trysek (ochranná, ohnisková, kolimátorová čočka)

•     Zemnicí kabel se svorkou

•     Napájecí kabel

•     Návod k obsluze v českém jazyce

•     Bez podavače drátu — lze doobjednat podavač WF-22L samostatně

Doporučené parametry svařování (informativně)



Materiál	Tloušťka (mm)	Drát (mm)	Výkon (W)	Šířka tkaní (mm)
Nerez / uhlíková ocel	0,5	0,8	250 – 350	1,4 ± 0,2
Nerez / uhlíková ocel	1	0,8 / 1,0 / 1,2	350 – 780	2,5 ± 0,6
Nerez / uhlíková ocel	2	0,8 / 1,0 / 1,2	450 – 1000	2,5 ± 0,6
Nerez / uhlíková ocel	3	1 / 1,2	700 – 1500	3 ± 0,4
Hliníková slitina	1	1 / 1,2	700 – 900	2,5 ± 0,5
Hliníková slitina	3	1 / 1,2	1000 – 1300	2,5 ± 0,5

Výchozí rychlost skenování: 300–500 mm/s, výchozí pracovní cyklus 100 %, výchozí frekvence 2000 Hz. Hodnoty jsou orientační a je vhodné je doladit dle konkrétní aplikace.

Poznámka k bezpečnosti



Ruční laserový svařovací stroj je laserový výrobek třídy 4 dle IEC 60825-1, který může produkovat nebezpečné a neviditelné infračervené záření o vlnové délce 1080 nm a průměrném výkonu nad 100 W. Obsluha musí vždy používat certifikované laserové ochranné brýle a dodržovat pokyny výrobce uvedené v návodu k obsluze.
